1. Breve introdução do conector da série F:
O conector micro circular de alta densidade da série F é uma estrutura de push-pull tipo push-pull dividida. Tem uma função de auto-travamento após o plug-in e usa uma peça de posicionamento semicircular por dentro para evitar erros. O sistema de posicionamento multiparte da peça de posicionamento impede a inserção e remoção incorretas no mesmo número de núcleo, e também possui a função de inserção cega, que é conveniente e rápida de usar. Esta série de conectores se caracteriza por uma inserção rápida, alta densidade, impermeabilidade, tamanho pequeno, inserção cega e longa vida útil. É especialmente adequado para instalações de alta densidade, instalações de espaço relativamente pequeno e locais onde é difícil separar por rotação. Pode ser aplicado a ambientes adversos no campo, classe de proteção IP68. O conector garante uma conexão confiável com o conector correspondente da Fischer e o conector de outras empresas do mesmo tipo, tornando-o uma escolha ideal para Médico, Teste e medição, Pesquisar, Comunicações, Conector de transmissão, Máquinas, Defesa, Robótica, Aeroespacial, setor público, Sistemas de informação, Automobilismo, Aplicações diversas. Estes conjuntos de cabos com conectores de alta qualidade da Spring Technology podem ser fornecidos. Eles podem cruzar diferentes variações e tamanhos de Fischer.
2. Descrição do conector da série F:
- segurança do sistema de travamento automático Push-Pull
- tipos multipolares 2 a 40 contatos
- Acoplamento fácil, pode ser acoplado cego (mecanismo de guia garante alinhamento preciso)
- Maior vida útil do equipamento (mecanismo de guia protege perfeitamente os contatos)
- Robusto e resistente a choques (projetos ideais para equipamentos usados em campo)
- conexão estanque (IP 68/IP 66), impermeável e à prova de areia;
- solda, impressão (reta ou cotovelo) contatos
- alta densidade de embalagem para economia de espaço
- Blindagem de 360° para blindagem EMC completa.
3. Especificação técnica do conector da série F:
| Ciclos de Acasalamento | Umidade (máxima) | Temperatura | Vibração | Resistência ao choque | Corrosão por névoa salina | Impacto |
| >3000 | <=95% (a 40℃) | -55℃ ~ +145℃ | 15g(10 ~ 2000 Hz) | 100g·6ms | >48h | aceleração 490m/s², ≤1um pausa instantânea |
4. Referência cruzada
Plugue
| Spring P/N | Plugue reto longo TG | Plugue reto TG (com alívio de tensão) | Plugue reto curto TY | Plugue reto curto TL | Plugue de cotovelo (90°) TW |
| Fischer P/N | Plugue reto longo S | S Straight plug (com alívio de tensão) | Plugue reto curto SS | Plugue reto curto SS | Plugue de cotovelo (90°) WSO |
| Imagem |  |  |  |  |  |
| Tamanho da carcaça | 2F/3F/31F/4F/5F | 2F/3F/31F/4F/5F | 2F/3F/31F/4F/5F | 2F/3F/31F/4F/5F | 2F/3F/31F/4F/5F |
| Número de contatos | 2~40 | 2~40 | 2~40 | 2~40 | 2~40 |
| Codificação | N, A, B | N, A, B | N, A, B | N, A, B | N, A, B |
| Isolante | PPS/PEEK | PPS/PEEK | PPS/PEEK | PPS/PEEK | PPS/PEEK |
| Tipo de contato | Solda Contato macho | Solda Contato macho | Solda Contato macho | Solda Contato macho | Solda Contato macho |
| Nível de IP | IP68 | IP68 | IP68 | IP68 | IP68 |
| Tamanho do fio / AWG | 10~28 | 10~28 | 10~28 | 10~28 | 10~28 |
| Diâmetro do cabo (mm) | 1.5~11.5 | 1.5~11.5 | 1.5~11.5 | 1.5~11.5 | 1.5~11.5 |
Soquete Hermético

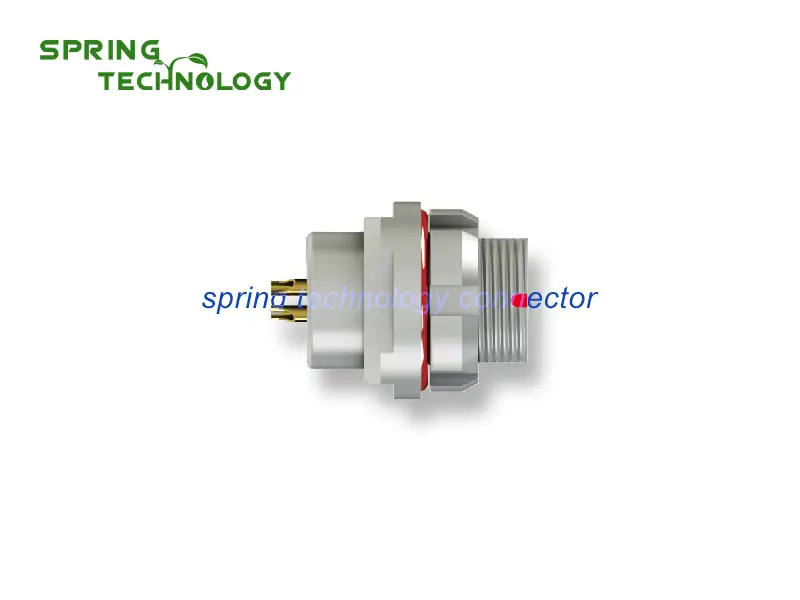

| Spring P/N | Tomada hermética ZL | Tomada hermética ZL Contatos de cotovelo (90°) | Tomada hermética G8 | Tomada hermética ZG | Tomada hermética curta ZY | Tomada hermética ZH (Projetando para frente) | Tomada hermética MH (Projetando para frente) |
| Fischer P/N | DBPU Hermetic Socket | Tomada hermética DBPC Contatos de cotovelo (90°) | D Hermetic Socket | DG Hermetic Short Socket | DBEU Hermetic Socket (Projetando para frente) | DBPLU Hermetic Socket (Projetando para frente) | |
| Imagem |  |  |  |  |  |  |  |
| Tamanho da carcaça | 2F/3F/31F/4F/5F | 2F/3F/31F/4F/5F | 2F/3F/31F/4F/5F | 2F/3F | 2F/3F | 2F/3F | 2F/3F |
| Número de contatos | 2~40 | 2~40 | 2~40 | 2~16 | 2~16 | 2~16 | 2~16 |
| Codificação | N, A, B | N, A, B | N, A, B | N, A, B | N, A, B | N, A, B | N, A, B |
| Isolante | PPS/PEEK | PPS/PEEK | PPS/PEEK | PPS/PEEK | PPS/PEEK | PPS/PEEK | PPS/PEEK |
| Tipo de contato | Solda/Impressão Contato fêmea | Impressão Contato fêmea | Solda Contato fêmea | Solda Contato fêmea | Solda Contato fêmea | Solda Contato fêmea | Solda Contato fêmea |
| Nível de IP | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 | IP68 |
| Tamanho do fio / AWG | 10~28 | 10~28 | 10~28 | 20~28 | 20~28 | 20~28 | 20~28 |
| Tamanho do painel | M9/M14/16/M20 | M9/M14/16/M20 | M9/M14/16/M20 | M9/M14 | M9/M14 | M9/M14 | M10/M14 |
| Montagem em painel | Traseira | Traseira | Traseira | Traseira | Traseira | Frente | Traseira |
Free Socket and Other Socket
| Spring P/N | Tomada livre DH | Tomada livre DF | Tomada hermética MF (Flange saliente com parafuso de canto quadrado) |
| Fischer P/N | KE Free Socket | Tomada livre DK | |
| Imagem |  |  |  |
| Tamanho da carcaça | 2F/3F/31F/4F/5F | 2F/3F | 3F/31F/5F |
| Número de contatos | 2~40 | 2~16 | 2~40 |
| Codificação | N, A, B | N, A, B | N, A, B |
| Isolante | PPS/PEEK | PPS/PEEK | PPS/PEEK |
| Tipo de contato | Solda Contato fêmea | Solda Contato fêmea | Solda Contato fêmea |
| Nível de IP | IP68 | IP68 | IP68 |
| Tamanho do fio / AWG | 10~28 | 20~28 | 10~28 |
| Diâmetro do cabo (mm) | 1.5~11.5 | 3.2~8.1 | – |
5. Dicas de escolha:
Se você comprou o conector fischer e conhece o modelo original, informe-nos. Vamos oferecer-lhe diretamente o nosso correspondente.
Se você não sabe muito sobre o conector, escolha de acordo com os seguintes fatores:
- o uso do ambiente, dentro ou fora de casa, à prova d'água ou não;
- o tamanho do furo no painel, para selecionar o plugue e o soquete apropriados com a dimensão correta;
- a corrente-tensão, o número de contatos e a realização da função, para determinar os contatos (núcleos);
- selecione o diâmetro do grampo e da capa apropriados;
- de acordo com as necessidades reais de diferentes ângulos das chaves, para determinar a codificação (as chaves padrão como N).
Perguntas frequentes (FAQ)
P1: Os conectores push-pull da Spring Technology são totalmente compatíveis com as marcas originais?
Sim, são 100% interconectáveis e totalmente compatíveis de forma cruzada. Todos os conectores da Spring Technology foram concebidos como substitutos alternativos ideais que se acoplam perfeitamente com os de muitos fornecedores líderes, garantindo a estabilidade e integridade do sinal e o desempenho operacional.
P2: Quanto custo posso economizar ao escolher os conectores push-pull ou montagens de cabos da Spring Technology?
Economize pelo menos 30% a 50% nos seus custos.Ao optar pelas nossas opções de conectores económicos e ofertas personalizadas de montagem de cabos, pode reduzir significativamente o seu orçamento de compras sem comprometer a qualidade industrial.
P3: Qual é o prazo de entrega (lead time) padrão da Spring Technology para encomendas de conectores push-pull?
Prazos de entrega ultracurtos.. We maintain a large stock of raw materials and semi-finished components at our facility. Because parts are already in stock, we just need to assemble and test them according to your specific pin configuration, enabling fast delivery.
P4: A Spring Technology oferece serviços personalizados de OEM/ODM ou soluções chave na mão para montagens de cabos?
Sim, oferecemos serviços completos de OEM/ODM e soluções de conexão chave na mão. Além de fornecer fichas macho e tomadas fêmea individuais, a nossa equipa técnica disponibiliza soluções personalizadas para o design de montagens de cabos, decapagem de fios, sobremoldagem e configurações de pinos com base nos seus desenhos de projeto exclusivos.
P5: O que torna os conectores push-pull da Spring Technology altamente confiáveis para ambientes médicos ou industriais severos?
19 anos de experiência especializada em I&D (Investigação e Desenvolvimento) e uma produção altamente automatizada. Apoiada por quase duas décadas de experiência em fabricação, a nossa fábrica utiliza uma linha de montagem automática avançada, testes de laboratório abrangentes e um rigoroso sistema de gestão de controlo de qualidade (QC). Este processo técnico garante que todos os produtos oferecem alto desempenho, baixa resistência e uma confiabilidade robusta em aplicações exigentes.
