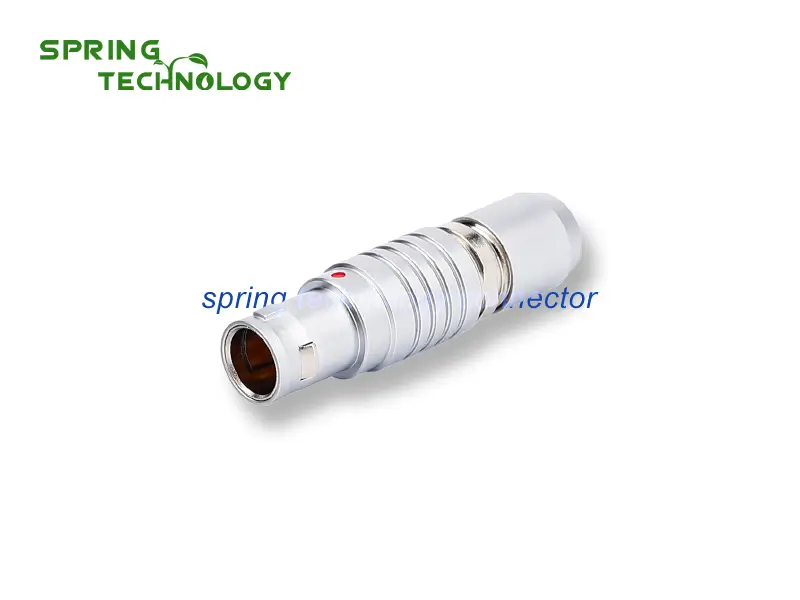

TGG/FGG.2B push-pull self-locking connector brief introduction:
Разъем TGG/FGG.2B защелкивающийся самоблокирующийся, прямой штекер, ключ (G) или ключи (A…M и R), кабельная цанга
Spring Technology Push-pull Connectors can widely apply in Медицинский, Испытания и измерения, Исследовательская работа, Коммуникации, Широковещательный коннектор, Машины, Защита, Роботизированный, Аэрокосмическая промышленность, государственный сектор, Информационные системы, Автоспорт, Разные приложения. Кроме того, он имеет отличную совместимость со многими ведущими поставщиками.
TGG/FGG.2B push-pull self-locking connector technical specification:
| Время вытягивания и вставки | >5000. |
| Влажность | Максимальная влажность до 951ТР2Т при температуре 60° |
| Температура | -45°~+125° |
| Вибрация | 10~20000 Гц, 15 г |
| Механический удар | 100г·6мс |
| Испытание на коррозию в солевом тумане | >48h |
| Уровень защиты | IP50 |
| Тип разъема | Вилка, мужские контакты |
| Количество позиций | 2-26 штифт |
| Прекращение | припой |
| Тип крепления | Тяни-Толкай |
| Ориентация | G,(A…M&R) |
| Материал корпуса | Латунь |
| Отделка корпуса | Хром |
| Цвет корпуса | Серебряный |
| Контактный материал | Латунь |
| Контактная отделка | Золото |
| Цвет контакта | Золото |
| Материал вставки | полифениленсульфит (PPS) |
| Кабельное отверстие | 1,5 мм ~ 9,7 мм |
| Снятие изгиба кабеля | Нет |
Cross reference
| Spring Technology P/N | Lemo P/N | Number of contacts | Размер контакта (мм) | Conductor Size(AWG) | Work Voltage(V rms) | Rate Current(A) | Resistance(mΩ) | PDF Download |
| TGG.2B.302.CLAD52 | FGG.2B.302.CLAD52 | 2 | 2.0 | 14~16 | 1000 | 25.0 | ≤3.0 |  |
| TGG.2B.303.CLAD52 | FGG.2B.303.CLAD52 | 3 | 1.6 | 16~18 | 875 | 17.0 | ≤3.0 | |
| TGG.2B.304.CLAD52 | FGG.2B.304.CLAD52 | 4 | 1.3 | 20 | 875 | 15.0 | ≤5.0 | |
| TGG.2B.305.CLAD52 | FGG.2B.305.CLAD52 | 5 | 1.3 | 20 | 875 | 14.0 | ≤5.0 | |
| TGG.2B.306.CLAD52 | FGG.2B.306.CLAD52 | 6 | 1.3 | 20 | 875 | 12.0 | ≤5.0 | |
| TGG.2B.307.CLAD52 | FGG.2B.307.CLAD52 | 7 | 1.3 | 20 | 875 | 11.0 | ≤5.0 | |
| TGG.2B.308.CLAD52 | FGG.2B.308.CLAD52 | 8 | 0.9 | 22 | 875 | 10.0 | ≤5.0 | |
| TGG.2B.310.CLAD52 | FGG.2B.310.CLAD52 | 10 | 0.9 | 22 | 875 | 8.0 | ≤5.0 | |
| TGG.2B.312.CLAD52 | FGG.2B.312.CLAD52 | 12 | 0.7 | 22~26 | 750 | 7.0 | ≤12.5 | |
| TGG.2B.314.CLAD52 | FGG.2B.314.CLAD52 | 14 | 0.7 | 22~26 | 750 | 6.5 | ≤12.5 | |
| TGG.2B.316.CLAD52 | FGG.2B.316.CLAD52 | 16 | 0.7 | 22~26 | 750 | 6.0 | ≤12.5 | |
| TGG.2B.318.CLAD52 | FGG.2B.318.CLAD52 | 18 | 0.7 | 22~26 | 750 | 5.5 | ≤12.5 | |
| TGG.2B.319.CLAD52 | FGG.2B.319.CLAD52 | 19 | 0.7 | 22~26 | 750 | 5.0 | ≤12.5 | |
| TGG.2B.326.CLAD52 | FGG.2B.326.CLAD52 | 26 | 0.5 | 28~30 | 500 | 2.0 | ≤15.0 | |
| TGG.2B.332.CLAD52 | FGG.2B.332.CLAD52 | 32 | 0.5 | 28~30 | 500 | 1.5 | ≤15.0 | |
Chooseing tips:
Если вы приобрели разъем Lemo и знаете оригинальную модель, пожалуйста, сообщите нам. Мы непосредственно предложим вам наш соответствующий.
Если вы не очень хорошо знакомы с разъемом, выберите в соответствии с следующими факторами:
- условия эксплуатации, внутри помещения или на улице, водонепроницаемый или нет;
- размер отверстия в панели, чтобы выбрать подходящий штекер и разъем правильного размера;
- сила тока-напряжение, количество контактов и выполнение функции, чтобы определить контакты (жилы);
- выберите подходящий диаметр зажима и оболочки;
- в соответствии с фактическими потребностями разных углов ключей, чтобы определить ключевые (стандартные ключи, такие как G).
Почему выбирают наш
- Снизьте ваши затраты, предложение на дешевую сборку кабелей, по крайней мере, сэкономьте 30%-50% ваших затрат (100% совместимо и хорошо работает).
- Большой запас, короткие сроки поставки. Время доставки короткое, детали на складе. Просто нужно их собрать.
- Лучшее качество по разумной цене
- Мы можем предоставить услуги OEM/ODM и решение по сборке кабелей.
- Our factory has 17 years experience and strong and professional research and development capabilities.Advanced development and management, comprehensive R&D testing and highly automatic production line make our products high reliability and high performance.
