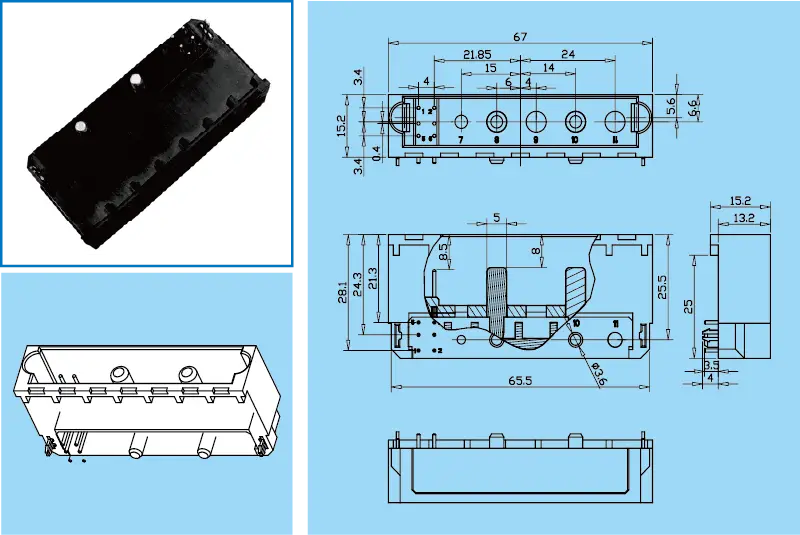

Таблица размеров разъема модуля DJL11:

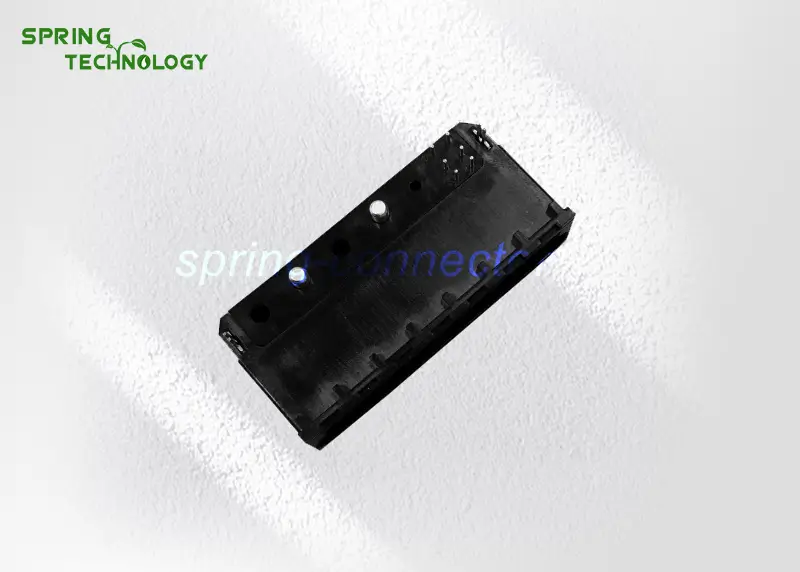

1. DJL11 brief introduction:
Этот разъем соответствует корпоративному стандарту: Q/TM 178. Функция защиты от пропажи изолятора штекера; когда вилка и розетка совпадают, имеется направляющая для снятия фаски на внешней части корпуса и направляющая для снятия фаски на переднем конце штифта и самого домкрата, а несколько направляющих обеспечивают хорошее прилегание вилки и гнезда. подходят после установки.
2. DJL11 module connector technical parameters:
1, основные показатели эффективности продукта:
| Номинальный ток: | Контакт 12# (питание): 35A Контакт 22# (сигнал): 3A |
| Номинальное напряжение: | 750 В (постоянный ток) |
| Выдержать напряжение: | 1200 В (переменный ток) между 3, 4, 5 и 6 отверстиями, 2500 В (переменный ток) между 1,2, отверстием и другими отверстиями 2500 В (переменный ток) между 9 и 11 отверстиями |
| Контактное сопротивление: | контакт (#5): ≤0,5 мОм; контакт (22#): ≤12 мОм |
| Изоляционное сопротивление: | ≥3000 МОм |
| Механическая жизнь: | 500 раз |
| Вибрация: | 10Гц ~ 500Гц, ускорение 98м/с2, мгновенная пауза ≤1мкс |
| влияние: | пиковое ускорение 147 м/с2, мгновенное торможение ≤1 мкс |
| Рабочая Температура: | -40°С～125°С |
| Рабочая влажность: | от 90% до 95% (40°C ± 2°C) |
2, основные материалы продукта:
Корпус контакта: гнездо 12# (питание): медный сплав (задняя поверхность с серебряным основанием посеребренная)
Изолятор: ПБТ + 15% GF (UL94 V-0) черный
Коготь позиционирования: медно-бериллиевый сплав (натуральный цвет)
3. DJL11 module technical parameters
Продукт помещают в небольшое отделение блистерного лотка, а затем упаковывают в коробку, причем продукт, упакованный в коробку, должен находиться при температуре окружающего воздуха от -10°С до 40°С, относительной влажности не ниже 801ТР2Т, и он хранится на складе, где в окружающем воздухе нет кислотных, щелочных или других агрессивных газов.
4, почему выбирают наш
- Снизьте ваши затраты, предложение на дешевую сборку кабелей, по крайней мере, сэкономьте 30%-50% ваших затрат (100% совместимо и хорошо работает).
- Большой запас, короткие сроки поставки. Время доставки короткое, детали на складе. Просто нужно их собрать.
- Лучшее качество по разумной цене
- Мы можем предоставить услуги OEM/ODM и решение по сборке кабелей.
- Our factory has 17 years experience and strong and professional research and development capabilities.Advanced development and management, comprehensive R&D testing and highly automatic production line make our products high reliability and high performance.
